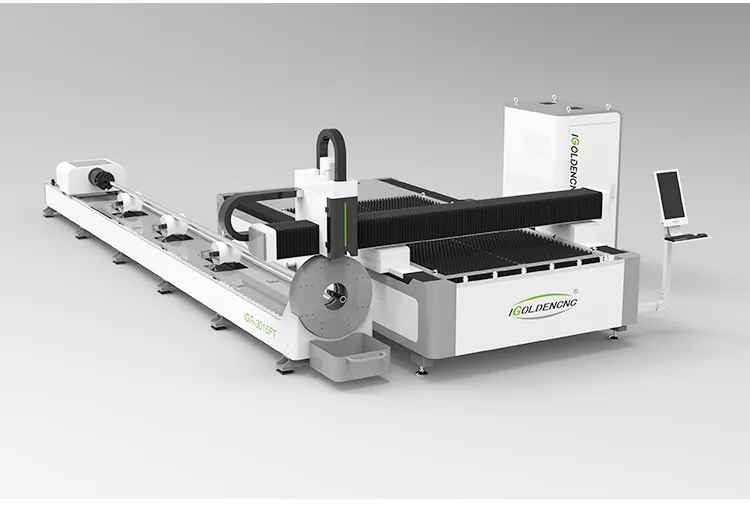

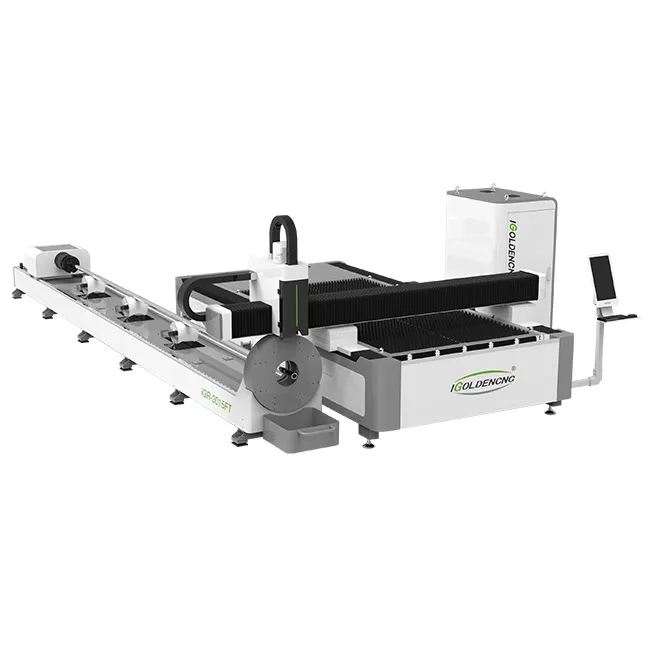

Станок для лазерной резки труб и листового металла iGR-FT

Станок для лазерной резки труб и листового металла iGR-FT —  это оборудование двойного назначения подходящее для резки, как листового металла, так и труб. Станок изготовлен на базе самой популярной модели iGR-F для резки листового металла и оснащен вращающимся боковым валом для резки круглых труб диаметром до 200мм и профильных труб с диагональю до 220мм, длинна труб может быть 3м/6м/9м.  Автоматическая система захвата труб разного профиля установлена с двух сторон. Система поддержки длинных труб. Скоростная резка листовых материалов.

Технические характеристики:

Преимущества станка двойного назначения iGR-FT:

• Автоматическая система смазки — обеспечивает фиксированное количество масла в узлах станка, чтобы обеспечить бесперебойную высокоскоростную работу лазерного резака. Система смазки значительно повышает точность резки и продлевает срок службы трансмиссионного механизма. Автоматическая функция аварийной сигнализации и сигнализации уровня жидкости помогут предотвратить аварийность.
• Интеллектуальная система защиты — автоматический мониторинг рабочего диапазона компонентов, установка ограничительных пружин международного стандарта, лазерная режущая головка со встроенной функцией регулировки высоты сопла, система предотвращения столкновения.
• Система безопасности — автоматическая функция оповещения о ненормальном рабочем состоянии оборудования и передача ее центр управления, повышает эффективность устранения неисправностей и снижает потенциальные угрозы безопасности, снижает затраты на техническое обслуживание.

Основные детали станков серии iGR-F / iGR-FH:

	Сварная станина повышенной прочности — изготовлена из квадратной трубы 200*200 мм. Вес станины может достигать 1т. Корпус станины фрезеруется на большом портальном станке для одновременного точного сверления всех основных монтажных отверстий. Комплекс таких мероприятий позволяет получить высокую прочность на растяжение и стабильность размеров, уменьшить будущую погрешность при резке.  А сама конструкция сохраняет точность и не деформируется на протяжении 20 лет.
	Портальная балка из авиационного алюминия — обладает высокой точностью, имеет хорошую целостность, жесткость, ударную вязкость и пластичность. Алюминиевый сплав имеет легкий вес и высокую жесткость, что способствует высокоскоростному перемещению во время резки различных форс с высокой точностью. Легкость и прочность балки позволяют  уменьшить кинетическую энергию лазерной головки во время высокоскоростного движения и тем самым получить максимальную точность резки.

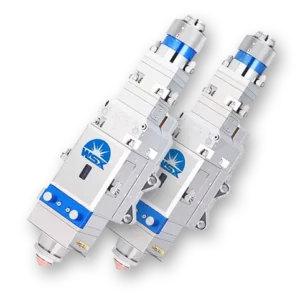

	Лазерная режущая головка с автофокусом — имеет встроенный моторный привод, а фокусирующая линза приводится в движение линейным механизмом для автоматического изменения положения в пределах 20 мм. Пользователь может установить непрерывную фокусировку через программу. Составная группа линз объединяет световой пучок и оптимизирует оптическую конструкцию, а система охлаждения позволяет получить стабильную работу в течение длительного времени. Оптимизированная оптическая конфигурация и конструкция с плавным и эффективным воздушным потоком для улучшения режущего эффекта; Диапазон автоматической фокусировки ~ ±10 мм, точность регулировки 0,01 мм, скорость регулировки 100 мм; Коллимационная защита объектива от пыли, эффективно защищает внутренние оптические компоненты; Увеличенное расстояние между защитной линзой и соплом, чтобы продлить срок службы линзы; Для быстрой и простой замены защитных линз используется выдвижной держатель линз; Разъем QBH. Автофокус экономит время фокусировки и повышает эффективность работы в 10 раз.

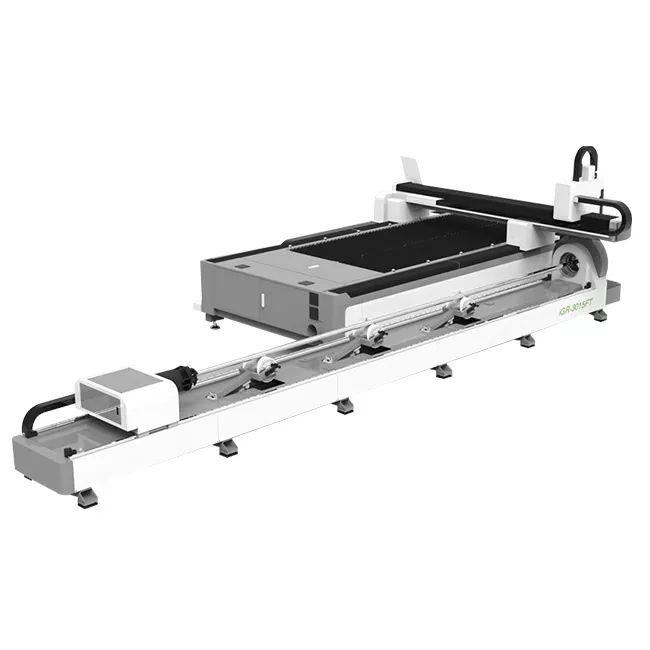

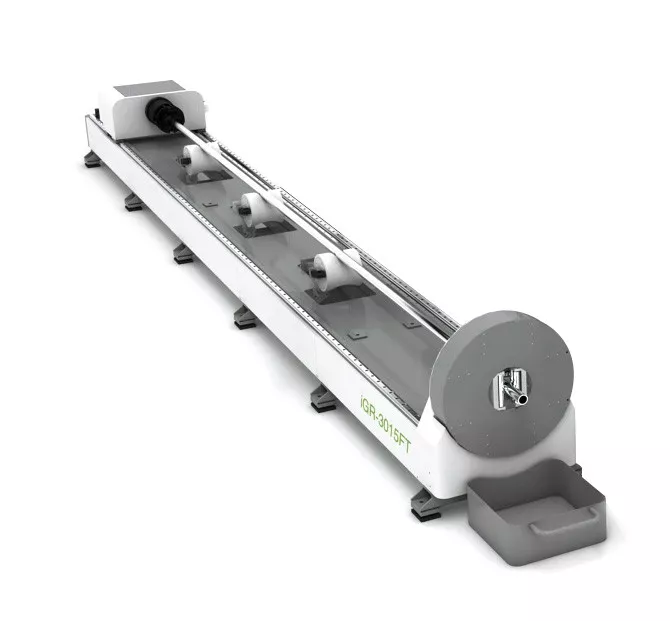

	Боковая система резки труб — стандартная длина устройства с боковой осью вращения 3000 мм/6000 мм/9000 мм, может обрабатывать квадратные трубы, круглые трубы, овальные трубы, прямоугольные трубы, трубы неправильной формы и другие металлические трубы. Конструкция электрического зажима установлена с обеих сторон, что позволяет автоматически регулировать центр. Диапазон регулировки диагонали 20-220мм. Автоматическая система поддержки заготовок помогает решить проблему деформации в процессе резки длинных труб.
	Система позиционирования — Тайваньские направляющие с двойным приводом T-win, серводвигатель Japan Panasonic, редуктор Shimpo Japan все это позволяет получить точность позиционирования 0,03 мм, а точность повторного позиционирования составляет 0,02 мм.
	Вертикальный экран с диагональю 21,5″ — отличается от традиционного горизонтального экрана. Скорость отклика достигает 8мс, разрешение достигает 1080p, соотношение сторон экрана оптимизировано до 16:9/ Кроме того, он имеет высокий уровень яркости и низкий коэффициент отражения, а прочная стеклянная панель обеспечивает надежную защиту экрана и его долговечность.

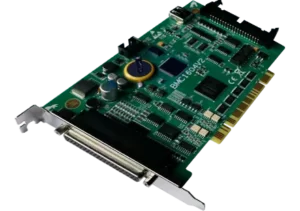

	Интеллектуальная система управления  — система лазерной резки Cypcut — это полнофункциональная система управления с открытым контуром, разработанная специально для обработки листовых материалов: Поддержка AI, DXF, PLT, Gerber, LXD и других графических форматов, принимают международные стандартные G коды. При открытии и импортировании внешних файлов выполняется автоматическая оптимизация. Гибкие и разнообразные функции автоматической компоновки и ручной последовательности компоновки, доступны различные методы построения массива. Большая библиотеки материалов позволяет сохранять все параметры процесса обработки для повторного использования того же материала. Память точек остановки и позиционирование любой точки. Резка на фиксированной высоте, возврат по шву и несколько методов поиска кромки. Поддержка удаленного управления системой через беспроводной портативный блок и Ethernet. Один щелчок, чтобы установить траекторию хода.  В настоящее время это система управления волоконной лазерной резкой с самой высокой долей рынка.

Станок для лазерной резки труб и листового металла iGR-FT может быть дополнительно укомплектован:

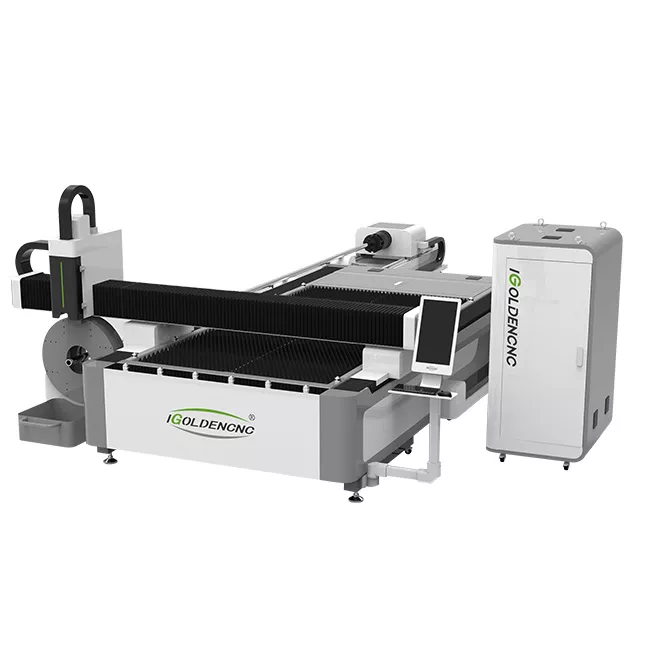

Выносной напольный шкаф управления — все электрические компоненты и лазерные источники встроены в отдельный шкаф управления и имеют пыленепроницаемую конструкцию, антистатическую защиту, дополнительную систему отвода тепла для продления срока службы. Шкаф оснащен кондиционером для автоматического поддержания постоянной температуры. Это позволяет предотвратить чрезмерное нагревание компонентов, особенно в летний период.

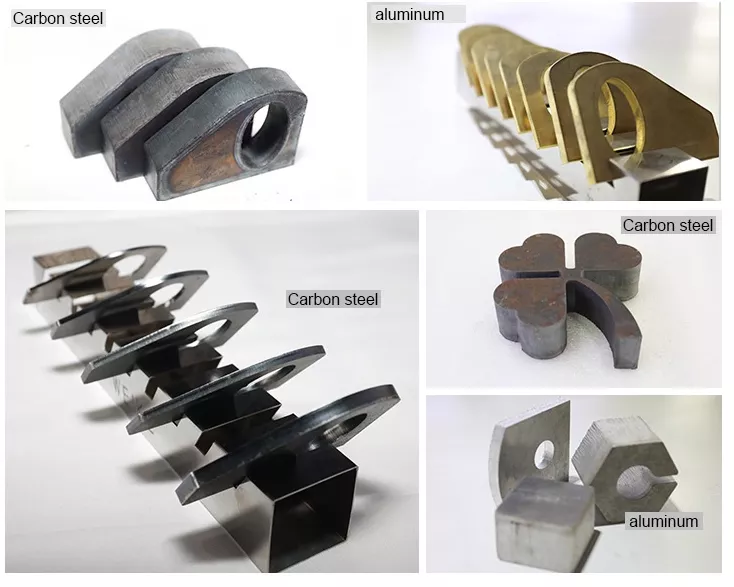

Пример лазерной резки металла и труб:
